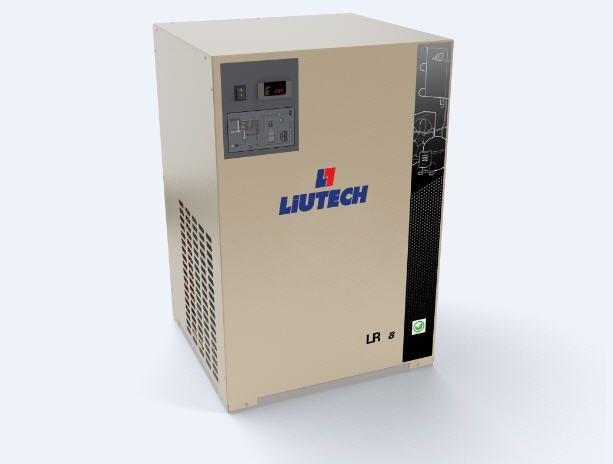

LR系列冷冻式压缩空气干燥机

制冷压缩机
制冷压缩机是一个全封闭的回转式压缩机，它压缩制冷剂使之温度接近冷凝温度，制冷剂在冷凝器中向环境空气释放热量，被冷凝为液体。
采用进口三菱制冷压缩机。该压缩机能效比高，噪音低，使用寿命长。
风冷冷凝器
冷凝器由铝翅片铜管组成，受干燥机自带冷却风扇冷却。冷凝器用来去除制冷剂中的热量并将热量排放到环境中，这样它冷凝了制冷剂。
电机风扇
冷凝器电机风扇由高效电机带动，带走冷凝器中的制冷剂热量，达到冷凝制冷剂的目的。
为确保冷却效果和低的噪音，LR1-LR16 压缩机采用了一个低速运行的径流式主冷却风扇。
蒸发器
蒸发器是空气-空气热交换器(10)的最后一环，在那里压缩空气被低温制冷剂冷冻到近冰点温度。制冷剂在该过程中蒸发。
气水分离器
从被冷却的压缩空气中分离出液态水并通过排水阀将液态水排出。
排水阀
排出由气水分离器分离出来的压缩空气中的冷凝水
膨胀阀
从冷凝器流出的制冷剂液体经过膨胀阀时，压力会降低，一部分液体会转化成蒸汽。
干燥过滤器
该过滤器用于去除制冷剂中的水分和杂质，确保干燥机可靠运行。
气液分离器
为了防止制冷剂液体进入压缩机而引起湿压缩甚至液击，需要在蒸发器与压缩机之间的吸气管上安装气液分离器，将回气中携带的液滴分离出来，确保进入压缩机的全部为气体。
空气热交换器
在铝块式热交换器中，冷冻干燥机的制冷剂将压缩空气冷冻至近冰点温度。
露点显示器
具有露点显示，故障报警，风扇控制（F2-F16）等作用。
高压保护开关
为了避免制冷压缩机长期在过载工况下运行而损坏，高压保护开关在需要时闭合，确保压缩机在安全工况下运行。
